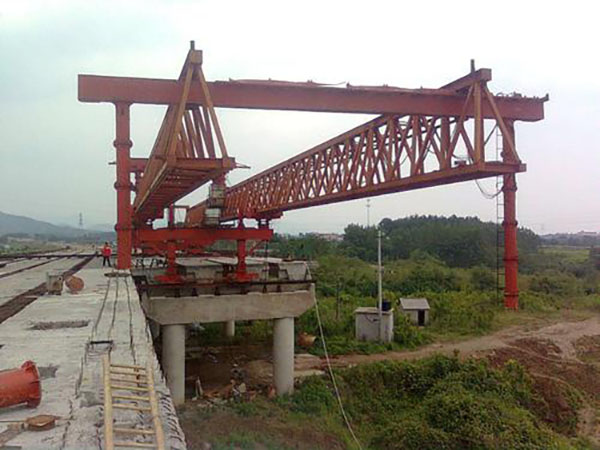

　　架桥机主要由安全装置、液压系统、电气系统、前支腿、后支腿、中支腿、梁上小车、运梁车以及主梁等组成，架桥机的主要施工技术要点主要分为7个部分。

　　1、架桥机桥头对位

　　由运梁车驮运架桥机行驶到桥头，线路中线和架桥机轴心线要重合，一号柱应铺垫20mm厚的防滑橡胶垫在墩台垫石和下横梁之间，一号柱中心应处在桥台中心线前方600mm处。

　　2、架桥机纵移过孔作业

　　架桥机纵移走行轨道要向前移动一个梁长位置，后退起重小车；将三号柱支腿油缸收缩，下降走行轮组到轨道上，后退前后起重小车到机臂尾部；将一号柱伸缩柱收缩，使支撑的垫石和其下横梁分离；将二号支腿油缸收缩，让二号柱由架梁支撑变为轮轨走行状态，架桥机开始过孔纵移行走；纵移架桥机到位，把二号柱支腿油缸支撑至梁面，把二号柱支腿螺旋顶高度位置调整好，将支腿油缸收缩，均匀的将螺栓支撑支撑在梁面上；向前运行起重小车，直到取梁位置，使三号柱走行轮组变换为走行过孔状态。完成纵移过孔作业后，架桥机应处于待架梁状态。

　　3、喂梁作业

　　箱梁由运梁车运送至架桥机，由三号柱至二号柱后方。运梁车要靠近架桥机时要低速行走，运梁速度为0.3km/h-4.0km/h，停车时架桥机二号柱支腿侧面和运梁车前端面相距0.34m。将运梁车前后支腿支撑好，将架桥机和运梁车的电源接口连接好。

　　4、取梁、吊梁运行作业

　　使用运梁车将梁运送到位后，使前起重小车的吊具下降，在箱梁前端吊孔内插入吊杆，将垫块安装好，把吊杆螺母拧紧。将箱梁前端用前起重小车吊起，协同运梁车拖梁小车作业，让箱梁呈半支撑半悬挂状态运行前进。待箱梁尾部至后起重小车取梁处时，后起重小车取梁，两台起重小车吊梁要同时运行前进，运梁车退出架桥机，返回梁场装梁。

　　5、箱梁就位到千斤顶临时支座

　　下降吊装箱梁至安装位置后，将箱梁支座锚栓安装好，继续使箱梁下降，对箱梁位置作精细调整，通过起重小车横向和纵向微调，使其与相关安装箱梁的技术要求相符合；箱梁要落在临时支撑千斤顶上，对梁体位置通过千斤顶调整到标高要求，各千斤顶的反力不得超过平均值的5%，同时将吊具拆除。

　　6、支座灌浆、锚固

　　采用重力灌浆方式灌浆，对锚栓孔处及支座下部空隙进行灌注，一次灌满。

　　7、箱梁就位

　　砂浆强度达到20MPa后，将钢模板拆除，看看有没有漏浆处，必要时补浆，将下支座底板锚栓拧紧，将各支座上、下连接螺栓及钢板拆除，将临时千斤顶拆除，箱梁就位，把防落梁挡块安装好。
